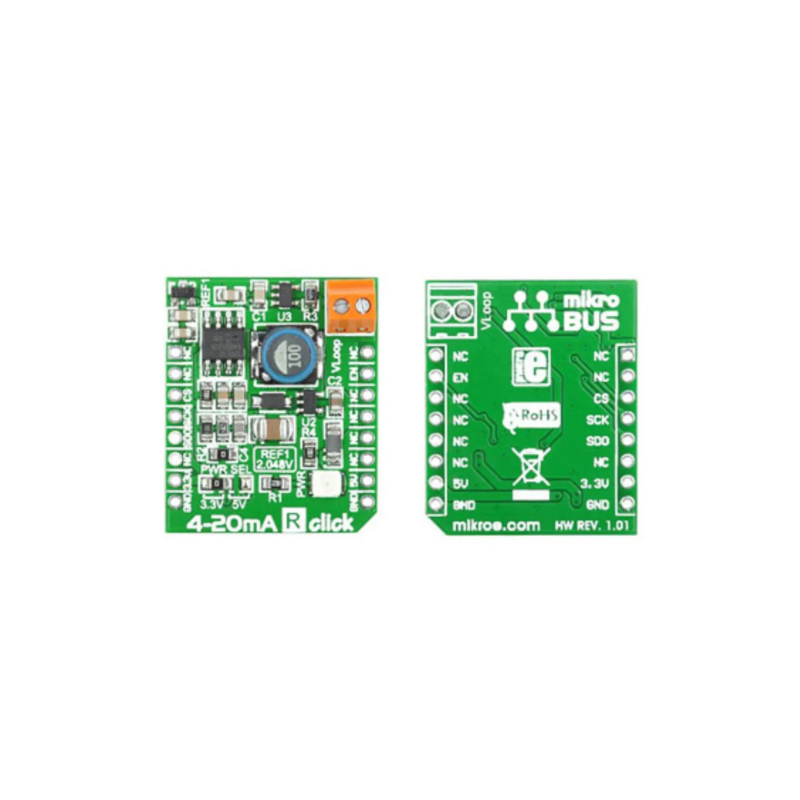

4-20 mA R click
La scheda click 4-20 mA R è una scheda aggiuntiva che funziona insieme alla scheda click 4-20 mA T (8828929) per creare un anello di corrente da 4-20 mA completo standard, ottimo per il controllo dei processi industriali e i progetti dei sistemi di prova.
Quando viene collegato a una scheda per microcontrollore, la scheda click R funziona come un ricevitore che riceve una corrente di uscita da un trasmettitore. Questa è convertita in tensione utilizzando il convertitore AD. La tensione viene quindi convertita in un segnale digitale a 12 bit che viene inviato attraverso l'interfaccia SPI.
Politiche per la sicurezza
Politiche per le spedizioni
Politiche per i resi merce
Caratteristiche principali
•Comunicazione standard con piedini di uscita mikroBUS™
•Misuratore di corrente a shunt INA196
•ADC a 12 bit MCP3201
•Convertitore boost c.c./c.c. TPS61041
•Adatta per alimentatori da 3,3 V o 5 V
Nota
La scheda click è fornita con le strisce di connettori saldate.
Specifiche
| Attributo | Valore |
| Classificazione kit | Scheda aggiuntiva |
| Nome kit | 4-20mA R Click |
Codice costruttore MikroElektronika: MIKROE-1387
