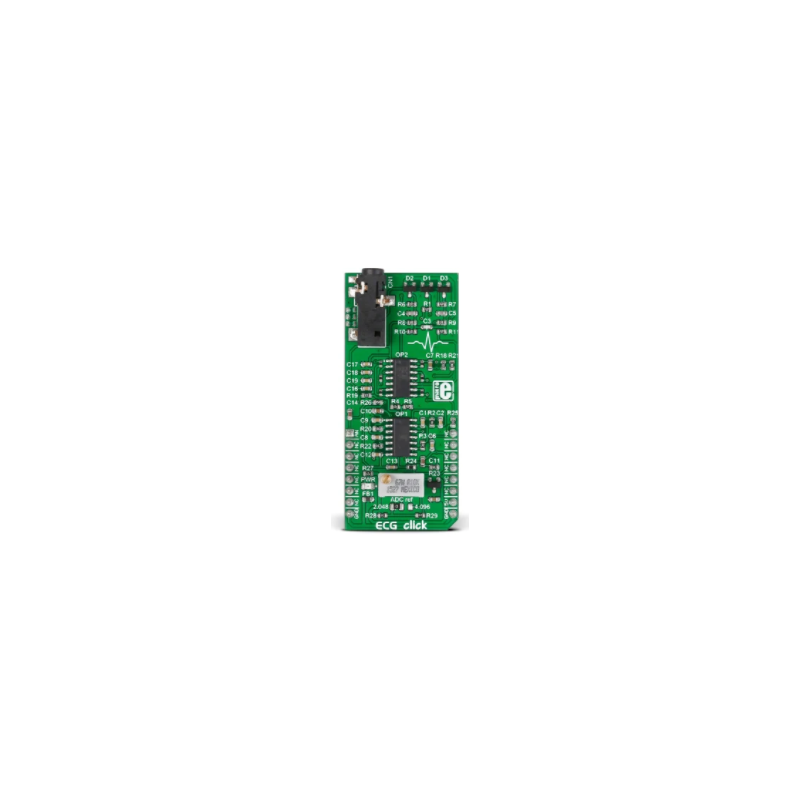

ECG click

La scheda click ECG MikroElektronika è una scheda accessori che consente di aggiungere in modo semplice l'hardware di misurazione dell'elettorcardiogramma a una piattaforma di sviluppo




Politiche per la sicurezza



Politiche per le spedizioni



Politiche per i resi merce

Come tutte le schede click, la ECG monta il noto connettore femmina mikroBUS™, creando una soluzione a innesto che aggiunge funzionalità senza dover ricorrere alla configurazione hardware.



La scheda click ECG misura l'attività elettrica del cuore attraverso 3 elettrodi attaccati alla pelle che si collegano alla scheda tramite un jack da 3,5 mm. Il circuito della scheda click ECG amplifica i segnali elettrici del cuore e filtra il rumore, fornendo un segnale pulito e chiaro per la scheda di sviluppo madre.



Il software MikroPlot MikroElektronika, uno strumento di visualizzazione dei dati scaricabile gratuitamente, può essere utilizzato per analizzare i dati generati e creare un tracciato ECG.



Caratteristiche

Monta il noto connettore femmina mikroBUS™

Struttura a 7 blocchi (protezione, preamplificatore, filtro passa alto n. 1, amplificatore, filtro passa alto n. 2, filtro passa basso, circuito DRL)

Ponticelli per l'impostazione della gamma di tensione di uscita

Potenziometro trimmer per regolare il guadagno

Amplificatore operazionale MCP609

IC riferimento di tensione MAX6106

ESD, Protezione contro sovracorrente e sovratensione

Uscita analogica (pin AN mikroBUS™)

Alimentatore da 5 V



Contenuto della confezione



1 scheda click ECG



Nota

Elettrodi e cavi di collegamento non inclusi. È disponibile un kit che comprende elettrodi e cavi per il click ECG, con codice MIKROE-2458 MikroElektronika.

La scheda target richiede un microcontrollore con ADC minimo a 10 bit.

La scheda click è fornita con le strisce di connettori saldate.



Schede biomediche click mikroBUS™



Specifiche

Attributo Valore
Tecnologia sensori Sensore di frequenza cardiaca
Dispositivo completo MAX6106, MCP609
Classificazione kit Scheda click mikroBus
Nome kit ECG click
Codice costruttore MikroElektronika: MIKROE-2455
