MAX3232 Board

La scheda adattatore MAX3232 MikroElektronika è un'interfaccia ideale per aggiungere la comunicazione RS232 al proprio progetto. Ciò consente di aumentare la flessibilità della scheda per comunicare con una varietà di microcontrollori.




Politiche per la sicurezza



Politiche per le spedizioni



Politiche per i resi merce

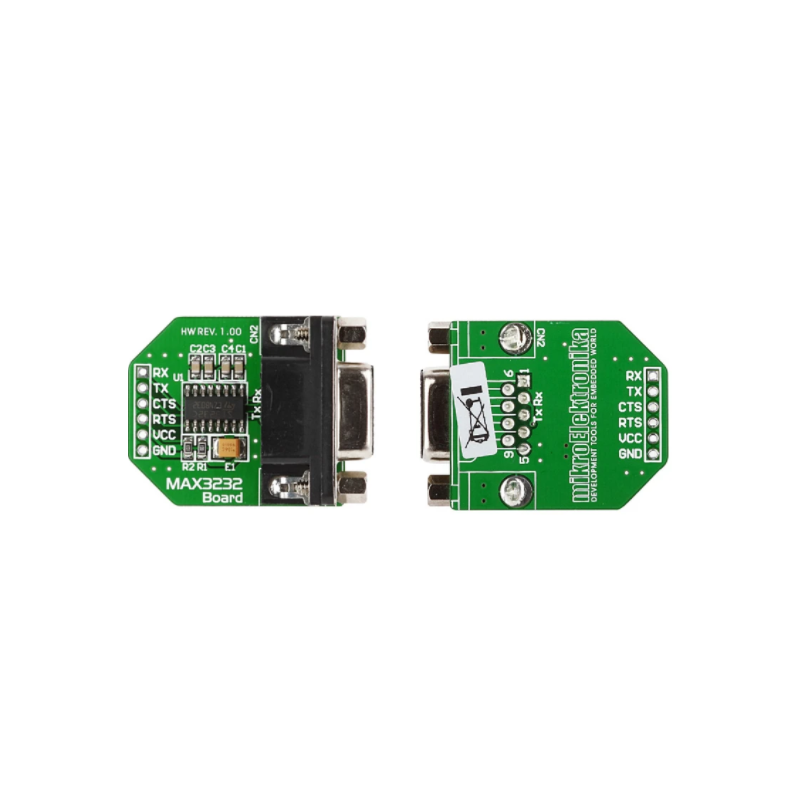

Questa scheda funge da interfaccia per collegare dispositivi aggiuntivi tramite lo standard di comunicazione RS232, come la porta seriale del PC. È collegato a un microcontrollore tramite un connettore 1x6 CN1. Il connettore CN2 viene utilizzato per stabilire una connessione con un dispositivo RS-232. La scheda riceve i dati e converte la sua logica per regolarli allo standard RS232 e quindi li invia al dispositivo tramite il protocollo UART.

Questa scheda consente prestazioni RS-232 da una gamma di funzionamento da 3,0 V a 5,5 V.

Nota

La scheda click è fornita con le strisce di connettori saldate.



Caratteristiche e vantaggi

Velocità di trasmissione 250 kbps

6 piazzole di collegamento di prototipazione per il collegamento ad altri dispositivi

Risparmio energetico

Componenti SMD di alta qualità

La scheda è compatta e appena più grande di DB9



Applications

Sviluppo integrato

Istituti didattici

Robotica

Internet delle cose

Interfaccia uomo-macchina

Laboratori di elettronica

Automazione

Applicazioni per PC



Certificazioni

ANSI/ESD S20.20:2014

BS EN 61340-5-1:2007



Specifiche

Attributo Valore
Classificazione Scheda adattatore
Tecnologia Driver RS232
Classificazione kit Kit di sviluppo
Nome kit MikroElektronika MAX3232
Codice costruttore MikroElektronika: MIKROE-602
