  • arancino.cc con compute module Raspberry PI3+

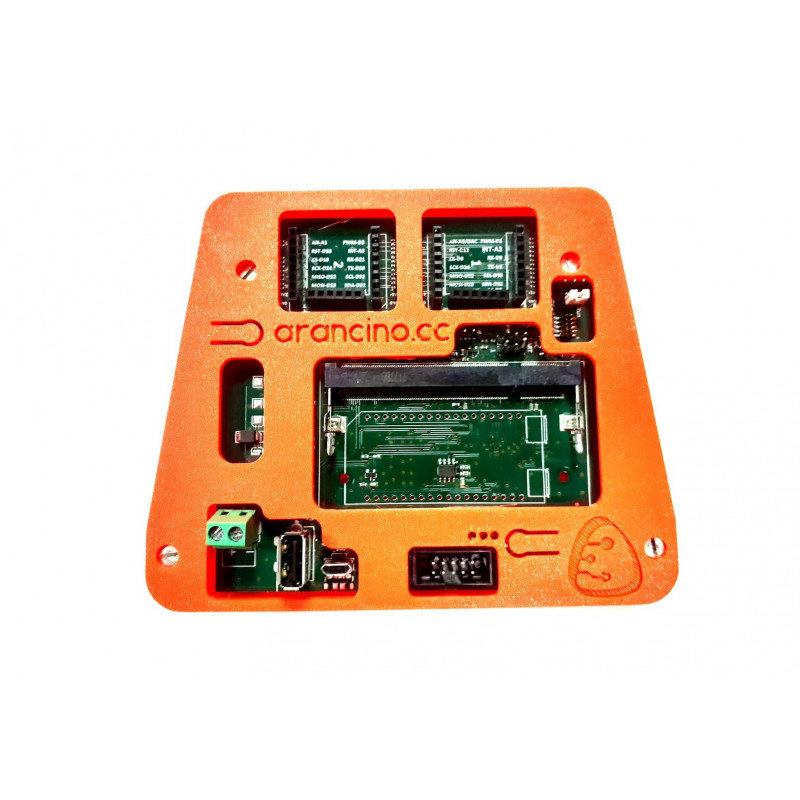

Arancino.cc Development Board 1.0.2

La board arancino.cc, con relativa custodia protettiva provvista di alloggiamento per barra din, è composta da due parti principali: microprocessore e microcontrollore; attraverso un canale di comunicazione seriale il microcontrollore di Arancino è in grado di dialogare direttamente con il Compute Module agganciato on-board.



Politiche per la sicurezza



Politiche per le spedizioni



Politiche per i resi merce

Il microcontrollore si occupa di rendere uniforme la comunicazione tra la parte a microprocessore ed i sensori, che in base al protocollo utilizzato (SPI, UART, I2C,…) permettono di essere interconnessi in varie modalità. Il microcontrollore è direttamente collegato a due connettori (connettore 1 e connettore 2) derivati da mikroBUS (uno standard per i connettori creato per semplificare i collegamenti in quanto contenente i principali pin generalmente richiesti da una board), a cui sono stati aggiunti ulteriori segnali relativi a connessioni USB e GPIO.

La parte a microprocessore si occupa dell’elaborazione ad alto livello, della gestione delle connettività di rete (WiFi, Lan,..) e della programmazione del microcontrollore.

Caratteristiche arancino.cc™ Board (1.0.2)

Microcontrollore

  • ARM Cortex M0+ running at 48MHz
  • 256kB Flash
  • 32kB SRAM

Dispositivi di I/O

  • Up to 32 GPIO
  • Up to 6x 350ksps 12-bit ADC con gain programmanile
  • 1x 10-bit 350ksps DAC
  • 12 Canali DMA Controller
  • 12 Canali Event System
  • Programmable interrupt Controller
  • 32-bit Real Time Clock and calendar
  • 3x 24-bit Timer/Counter
  • Watchdog Timer (WDT)
  • 3x porte USB Full-Speed 2.0
  • 2x I2C Interface
  • 2x SPI Interface
  • 1x I2S Interface
  • 2x UART

Espansioni

  • 2x connettori arancino.cc™

Dimensioni:

  • (10,6 x 10,8 x 1) cm

Caratteristiche Microprocessori compatibili

Compute Module Raspberry PI 1

  • CPU: Broadcom BCM2835 @ 1.2GHz *
  • RAM: 512 MB di RAM LPDDR2 *
  • MEMORIA: 4 GB eMMC. *

Microprocessore Compute Module PI 3

  • CPU: Broadcom BCM2837 @ 1.2GHz *
  • RAM: 1 GB di RAM LPDDR2 *
  • MEMORIA: 4 GB eMMC. *

Microprocessore Compute Module PI 3+

  • CPU: Broadcom BCM2837B0 Cortex A-53(ARM v8) 64bit SoC @ 1.2GHz *
  • RAM: 1 GB di RAM LPDDR2 *
  • MEMORIA: 8/16/32 GB eMMC. *

Microprocessore Linkit Smart 7688

  • CPU: MIPS24KEc @ 580MHz *
  • RAM: 128 MB di RAM LPDDR2 *
  • MEMORIA: 32 MB eMMC. *
  • Slot microSD, host USB, pinout GPIO, I2C, I2S, SPI, UART, PWM, porta Ethernet
  • Single Input/Single Output (1T1R) Wi-fi 802.11/b/g/n.

Maggiori informazioni alla pagina ufficiale: arancino.cc board

Codice smartme.Shop: 191305AR10
